Sensor ETCO2 CO2 Modul LH800 des Verbindungsstück-8pin Sidestream

Sidestream ETCO2 Sensor LH800

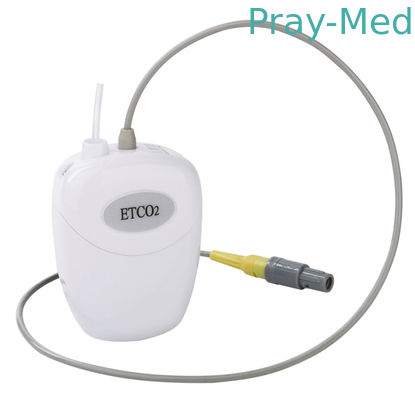

LH810 ist ein externer bedienungsfertiger sidestream CO2-Sensor. Es besetzt keinen Wirtsraum und schließt an, um gerade mit einem Achtstiftstecker zu bewirten. LH800 kennzeichnet innovative Technologie für Maß der blitzschnellen CO2-Konzentration, der Atemfrequenz, der Ende-Gezeiten- CO2-Konzentration, der angespornten CO2-Konzentration, der Inspirationszeit und der Verfallzeit. Es ist im Allgemeinen benutzter Monitor des stationären Patienten und betäubende Maschine. Mit einem Abtastratetief zu 50mL/min, ist es für Gebrauch auf den erwachsenen, pädiatrischen und Säuglingspatienten ideal; Patienten, die Verfahrensberuhigung durchmachen; und kurzfristige Überwachung von intubated Patienten.

Technische Spezifikationen

• Wandler-Art: Sidestream Sensor des CO2 LH800
• Beispielrate: 50 mL/min, ±10mL/min.
• Prinzip der Operation: Nicht-Dispersionseinzelne Strahlnoptik des infrarots (NDIR), Doppelwellenlänge, keine beweglichen Teile
• Initialisierungs-Zeit:

Ø Capnogram zeigte in weniger als 5 Sekunden an

Erreichende volle Spezifikationen Ø innerhalb 10 Minuten.

• CO2 Maß-Strecke:

Ø 0 - 114 mm Hg

Ø 0 - 15%

Ø 0 - 15.2kPa

• CO2 Entschließung:

Torr Torrs Ø 0,1 0 bis 50

Torr Torrs Ø 0,25 50 bis 114

• CO2 Genauigkeit:

Ø 0 – 40 mm Hg ±2 mm Hg

Ø 40 – 114 mm Hg ±5% Lesung

• Atmungsrate:

Atem Ø-Strecken-2 bis 120 pro Minute (BPM)

Atem Ø-Genauigkeit ±1

• Kalibrierung:

Keine Routinebenutzerkalibrierung erforderte

• Ausgleich:

Automatischer Barometer-Druck 400 - 800 mm Hg.

Benutzerselektierter O2-/N2O-Ausgleich.

• Spannungs-Anforderungen:

5,0 VDC ±5%

• Leistungsaufnahme:

Weniger als 1,5 Watt typisch.

• Temperatur und Feuchtigkeit:

Funktionieren: 0o zu 40oC, 10 bis 90% relative Feuchtigkeit, kondensationsfrei

Lagerung: -40o zu 70oC, <90>

• Verbindung

Pin heraus:

1. VA 5.0V

2. Schild-Schild

3. Rückkehr DGND Digital

4. VSRC unbenutzt

5. Seriendaten TxD von LH800

6. Seriendaten RxD vom Wirt

7. Analoge Rückkehr AGND

8. SYNCHRONISIERUNG unbenutzt

• Daten-Schnittstelle:

Ø RS232, bidirektional, 19200 Baud, Standard-N-8-1.

Ø völlig - kompatibel mit Übertragungsprotokoll Respironics LoFlo

• Datenausgabe

CO2-Gaskonzentration (Torr), Ende-Gezeiten- CO2, angesporntes CO2, Atmungsrate, automatisches barometrisches Druckausgleich
